許多人可能會認為，我是一個專門說好消息的人，因?yàn)槲医?jīng)常講中國的成果。他們對此感到很高興。同時，也有另外一些人對我很生氣，因?yàn)樗麄冋J(rèn)為我是一個報喜不報憂的人。

其實這兩邊都是錯的。我對自己的定位是，我是一個實事求是的人。我絕不是報喜不報憂，實際上我經常報憂。

今天，我就來向大家報一個大大的憂。就是人人都知道的，我國被卡脖子最嚴重的領域：芯片。我發現，非常多的人低估了這個挑戰的難度，經常可以見到許多錯誤理解。

例如，有人認為中國在兩年內就可以造出高端芯片。

實際上，這是個大大過頭的估計。目前我們沒法給出個時間表。如果我們能在十年內造出現在最高水平的芯片，就是很大的成功了。

又如，經常有人說“小小的芯片”，難道我們連小小的芯片都搞不定嗎？

對此的回答很簡單：新冠病毒也只是個“小小的病毒”，你覺得它容易搞定嗎？

又如，經常有人說，芯片再難，有兩彈一星難嗎？

實際上，這兩者的難度不是同一類的。芯片的難度在于精密制造，而一個國家能不能造出核武器，在很大程度上取決于核材料的生產?？匆粋€國家有多少離心機就能判斷出他們離造出原子彈有多遠，所以你會看到各個大國三天兩頭跟伊朗的離心機扯皮。

離心機與原子彈

還經常有人說，統一臺灣，拿下臺積電，就能解決芯片問題。

統一臺灣，拿下臺積電，就能解決芯片問題？

在這些人的想法中，統一臺灣這種國家大事居然成了解決一個技術問題的手段。這本身就是輕重不分，十分搞笑。就算我們已經統一了臺灣，還是有一個顯而易見的問題：如果ASML不給臺積電提供最先進的光刻機，你不還是被卡住嗎？

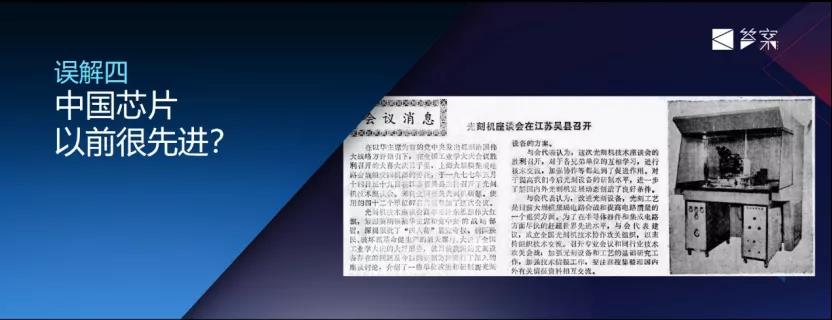

還有一種常見的說法是，中國的芯片本來跟世界差距不大，甚至是先進的。都是因?yàn)楦母镩_放后實行買辦思維，造不如買，買不如租，導致差距越拉越大。這些人喜歡翻出一些我國在六七十年代研究光刻機的圖片，然后痛斥一番改革開放。

中國芯片以前很先進？

實際上，當時我們的芯片水平絕不是領先，甚至也不是差距不大，而是差距非常大。

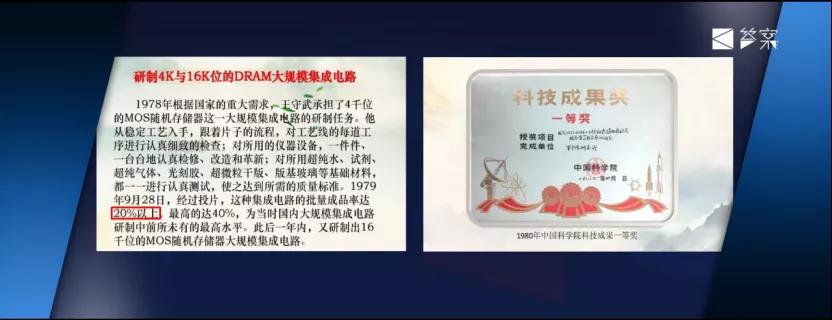

我看過一篇文章，紀念我國半導體科技的奠基人之一王守武院士（http://www.cas.cn/zt/rwzt/qmjzt2015/wsw/jnwz/201503/t20150326_4327424.shtml）。其中有這樣一個故事。

1977年，國際上開始工業生產16 K的芯片，64 K的芯片也已經做出樣品。同時中國只有少數單位仿照國外產品，做出了接近1 K的芯片。但成品率極低，不能投入生產，只能作為樣品。1 K對64 K，這就是當時的差距。

然后，中國科學院提出，要在一年內拿下4 K芯片。但經過一年的研究，成品率仍然很低。

1978年10月，中科院請王守武全面負責這一任務。他帶領團隊奮戰一年，到1979年9月，終于把4 K芯片的成品率提高到了……20%以上。

這是什么概念？量產的芯片成品率至少要達到90%以上，否則難以收回成本。可是當時王守武的這20%就已經是重大進步了，獲得了中國科學院科技成果一等獎。

所以，你看這差距有多大？有些人喜歡拿自己少量生產的跟人家工業生產的比，找出某個不錯的單項指標，然后說自己并不落后，這不是自欺欺人嗎？

在分析完這些錯誤理解后，我們來講正確的理解。

最基本的問題是，芯片是什么？

我來給大家出道題。下面這些哪些屬于芯片，哪些不屬于芯片：電腦處理器，手機處理器，機械硬盤，固態硬盤，電腦內存，手機存儲卡，U盤，液晶顯示器？

請大家思考一下。如果你能答對，你的知識水平就超過了90%的人。

答案是：這些幾乎都屬于芯片，只有兩個不是。一個是液晶顯示器，另一個是電腦硬盤中的一類，機械硬盤。機械硬盤是用磁來存儲的，不是半導體。而電腦硬盤中的另一類，固態硬盤，卻屬于芯片。固態硬盤、電腦內存、手機存儲卡和U盤都是用半導體來存儲的，它們都屬于芯片。

其實，液晶顯示器跟芯片也是近親，因?yàn)樗怯冒雽?dǎo)體元件控制的，而且它的制造過程與芯片也十分相似。因此，液晶顯示這個行業又被稱為半導體顯示。

芯片的力量何在？它實際上是來自半導體。知道這個，你的知識水平就超過了99%的人。

為什么半導體這么神通廣大？

原因在于，只有半導體有變化。跟半導體相對的，導體永遠是導電的，絕緣體永遠是不導電的，它們都沒有變化。

只有半導體，可以在導電和不導電之間轉換。我們可以控制這種轉換，辦法有很多。用導電和不導電表示0和1，就可以計算，可以存儲，產生無窮的變化。

那么，半導體是怎樣在導電與不導電之間轉換的？

這里的基本元件是三極管。我見過的對三極管原理最好的描述，來自這本書《圖解芯片技術》，作者是清華大學材料學院田民波教授。

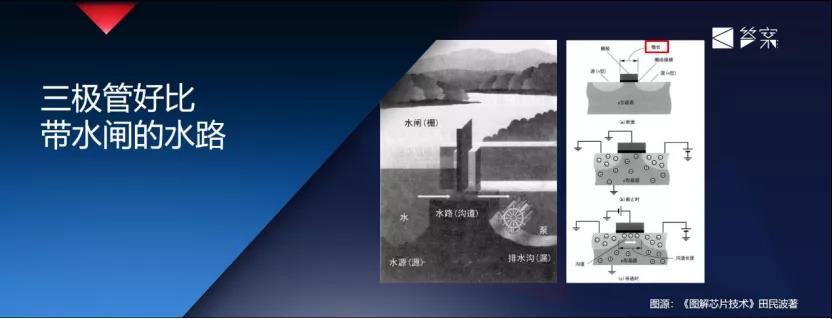

三極管好比一個帶水閘的水路。左邊有個水源，右邊有個水泵在抽水。但中間有個水閘，在水閘關閉時，是沒有水流的。

然后我們逐漸把水閘升起。一開始，水閘的底部仍然在水槽里，所以還是沒有水流。當水閘底部升到水槽之上，就開始有水流了。水閘升得越高，水流就變得越大。

把水流換成電流，這就完全是對三極管的描述。左邊的水源、右邊的水泵和中間的水閘，就對應三極管的三個極，源極、漏極和柵極。水閘的高度，就對應柵極上的電壓。

【注釋：源極、漏極和柵極實際上是場效應管的三個極，三極管的三個極叫做發射極、集電極和基極。不過《圖解芯片技術》的原文就是如此，我理解這是因?yàn)閳鲂?yīng)管和三極管在邏輯上的作用相同，都是通過某種方式控制導電與不導電之間的轉換，所以田民波教授采用了一種簡化的解釋，以方便初學者?！?/span>

人們經常會問，芯片的28納米、14納米、7納米等等究竟是什么意思？其實這就是柵極的厚度，專業的名稱叫“柵長”。如果你能記住這些多少納米是柵長，那么你的知識水平就超過了99.9%的人。

【注釋：請注意上圖中右邊紅色方框內的“柵長”?！?/span>

納米成為常用單位，這是非常神奇的一件事。一納米是10的-9次方米，大約只有10個原子的長度，一根頭發絲直徑的幾萬分之一?，F(xiàn)在一粒芝麻的面積上（小于一平方毫米）能排列上億個三極管，這是多么驚人的奇跡！

由此就引出了芯片的一個特征：它是目前人類精密制造的最高水平。這就是為什么我們不能制定一個太樂觀的時間表，因?yàn)榫苤圃煺侵袊澜缦冗M(jìn)水平相差最遠的方向。有一句話很形象：中國制造在西方的商場里，德日制造在中國的工廠里，美國制造在中國的實驗室里。

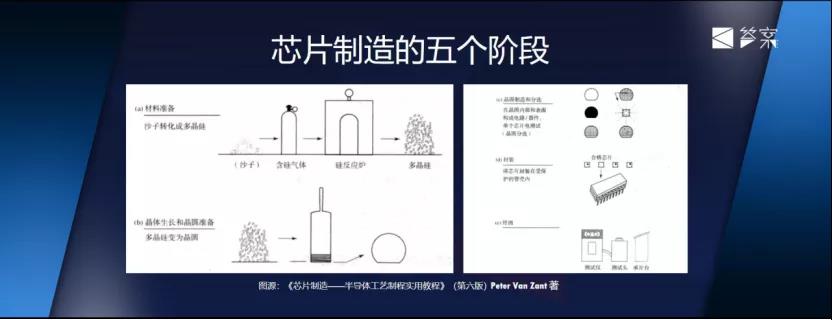

芯片制造難在哪里呢？其實每一步都很難，沒有容易的。芯片制造分為五個階段。

第一，把沙子，也就是二氧化硅，轉化成多晶硅。

第二，把多晶硅提煉成單晶硅，再把單晶硅切成一個個圓盤，也就是晶圓。

第三，在晶圓上制造各種器件。

第四，把芯片封裝起來。

第五，做最后的測試。

例如第一個階段，多晶硅的純度要達到11個9，即99.999999999%。我們平時說的純金，只不過是4個9，99.99%而已。

第二個階段，晶圓要做得非常平，連它自身的重量導致的彎曲，都是要控制的。如何控制這些晶體缺陷，是各個廠商從長期的經驗教訓中總結出來的，是他們高度重視的技術秘密。

前兩個階段都很難，第三個階段又是難中之難。光刻就是其中的核心技術。

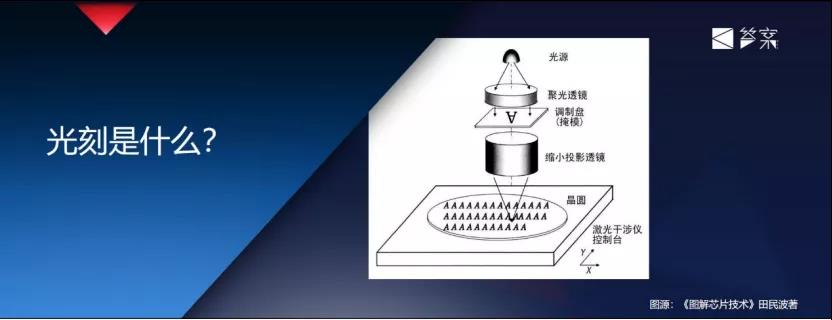

光刻是什么？其實就好比傳統的膠片照相技術，包括曝光、顯影、定影等等。具體的操作是這樣的。

首先，在晶圓表面涂一層光刻膠。

然后，在晶圓上面放一層掩膜，要刻的圖案就畫在掩膜上。

然后，用光通過掩膜去照射下面的晶圓。這里的關鍵在于，光刻膠遇到光會發生化學反應。這樣，圖案就轉移到了光刻膠上。

然后，把光刻膠去掉。但發生過化學反應的地方，就留下了。

最后，對沒有光刻膠的地方進行刻蝕。這樣，圖案終于轉移到了晶圓上。真正在晶圓上刻出東西來，是在這一步。

大家可能聽說過，有個東西叫做刻蝕機，而且中國的中微半導體在刻蝕機方面是世界領先的。這當然很好，不過在很多其他步驟上我們就是落后的，就有非常多的缺陷。比如說，一般人都知道我們沒有高端的光刻機，其實剛才提到的那個光刻膠，我們也還沒有高質量的。

近年來，每當報道一個中國在芯片方面的技術進展，立刻就有很多人歡呼可以取代光刻了，可以擺脫卡脖子了。其實這完全是誤解。

光刻真正的厲害之處，在于它保持這么高精度的同時，還能有很高的生產效率。如果單說分辨率能達到納米級的技術，那么這樣的技術其實有很多。我發的論文里就有不少是關于這些技術的，例如我們實驗室2001年在Nature上的文章，那里用到的技術叫做掃描隧道顯微鏡。

但這些技術都是一個原子一個原子去操作。它們跟光刻的對比，就好像抄書跟印刷術的對比，實在是太慢了。所以這些技術都是用于基礎研究的，而不是工業生產。

現在制造一個芯片，需要經過300至500道工序，涉及精密機床、精密化工、精密光學等幾乎所有領域的尖端技術。如果說芯片是現代工業技術的皇冠，那么它就是在其他好幾頂皇冠的基礎上累加起來的，是皇冠上的皇冠。

中國芯片業的落后，看似是一個點，其實反映的是一大片。所以唯一的正道，就是把所有這些門類的基礎都補上，都達到世界頂端。

我們經常說危機既是危，也是機。每當美國打壓我們，都有人歡呼危要轉化成機了。但這絕不是必然的。危轉化成機，關鍵是我們自己要努力，要做出改革，包括科研體制、教育體制、市場機制、思想文化等很多層面的改革。

如果我們只是在嘴上說說，指望事情自動變好，老想著走捷徑，或者淡化困難，或者委過于人，那么危就是危，不會轉化成機。我們該做的事情做夠了嗎？我看遠遠不夠。

這就是我希望傳遞給大家的最重要的信息。我們要走正道，付出巨大的努力，做出巨大的改革。這不但是為了我們自己，也是為了全人類。
